电子设备散热风扇

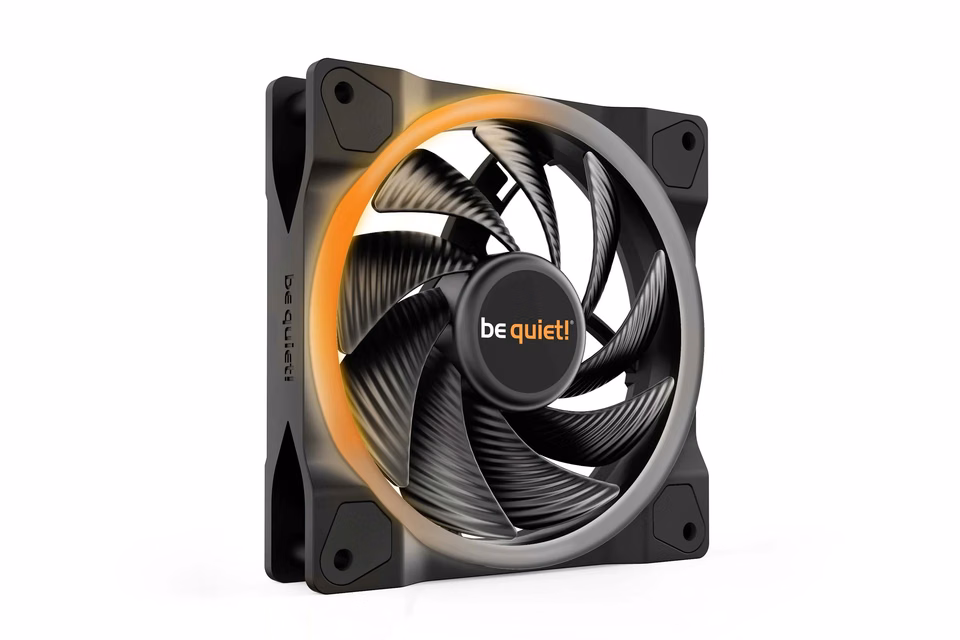

be quiet! Light Wings 120mm 散热风扇

规格型号 Light Wings 120mm

Manufacturer article BL072.

资料来源：Cybenetics第三方产品资料

查看检测报告查看资料来源

产品与来源

产品信息

产品名称: be quiet! Light Wings 120mm 散热风扇
规格型号: Light Wings 120mmManufacturer article BL072.
品牌: be quiet!
产品分类: 电子、计算、影像与音频 / 电子设备散热风扇
委托单位: 未公开
检测单位: Cybenetics Ltd
检测时间: 未公开
资料发布方: Cybenetics
资料类型: 网页测试资料

对应方法与数据

依据与结果

数据适用范围

受测型号按制造商编号 BL072 及来源报告版本识别。厂家声明、D 节实测汇总及 E 节各转速压力—流量结果按各自分节条件展示。

Cybenetics Phi Fan Performance Standard
项目测试方法

主要结果

实测值

D 节汇总最大风扇转速

1630RPM

查看条件

Source Section D Cybenetics Measurements summary; Section E wind-tunnel/PQ speed-step measurements have separate conditions and may differ. This is not asserted as a global maximum across every test section.

结果来源

实测值

D 节汇总最大风量

41CFM

查看条件

结果来源

实测值

D 节汇总最大静压

1.41mmAq

查看条件

结果来源

实测值

D 节汇总最大风扇噪声

20.3dBA

查看条件

结果来源

报告与原始图表

检测报告

查看报告图片和测试结果。点击图片可放大，完整内容请查阅原件。

网页测试资料 · 公开网页测试结果

Cybenetics · 网页测试资料

单独查看报告

适用范围: 受测型号按制造商编号 BL072 及来源报告版本识别。厂家声明、D 节实测汇总及 E 节各转速压力—流量结果按各自分节条件展示。
检测单位: Cybenetics Ltd
检测时间: 原资料未披露检测日期。
资料发表日期: 2023年04月28日
公开范围: 来源图册 19 张，节选 10 张

结果图表10 张

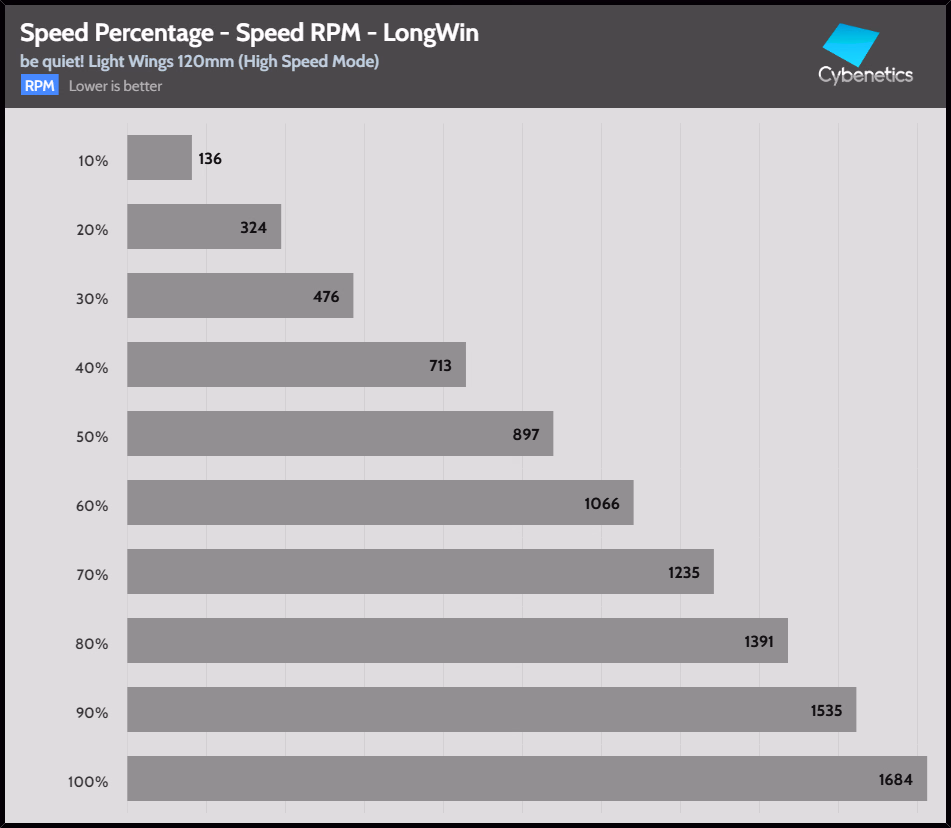

图片 1测试结果曲线
PWM 占空比与转速（LongWin）
来源：Cybenetics
查看原文与条件
Fan Percentage RPM LongWin

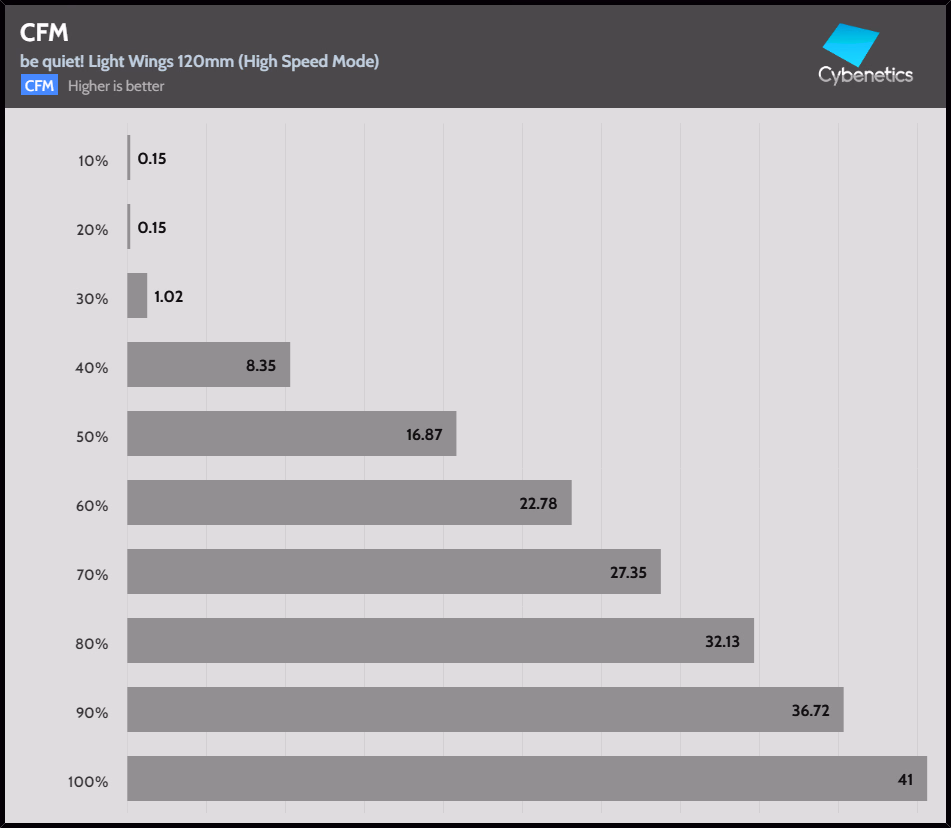

图片 2测试结果曲线
PWM 占空比与风量
来源：Cybenetics
查看原文与条件
Fan Percentage CFM

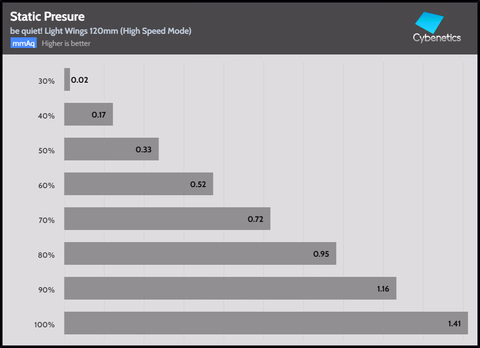

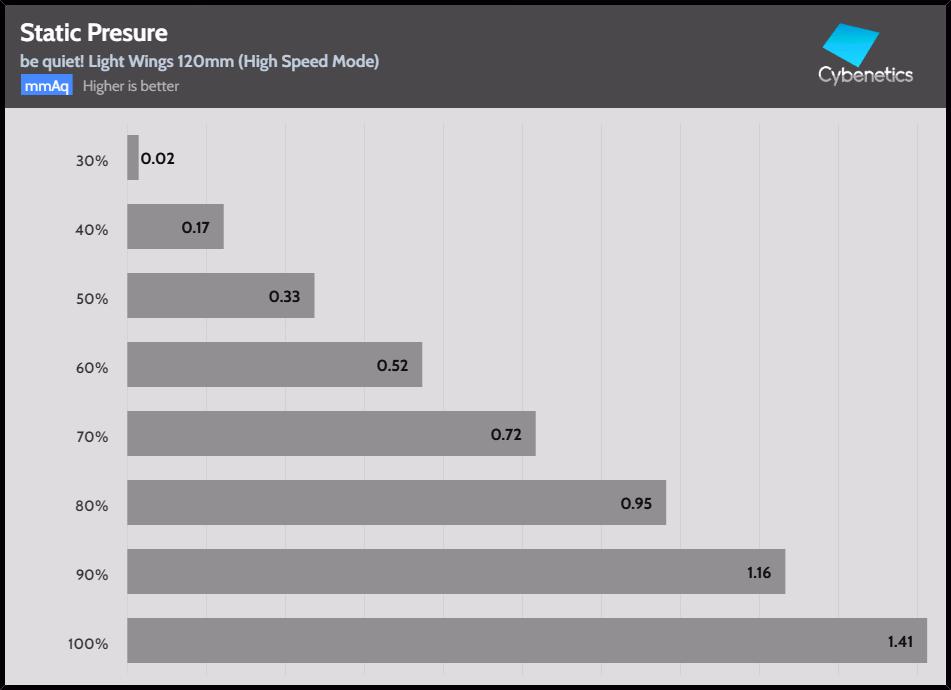

图片 3测试结果曲线
PWM 占空比与静压
来源：Cybenetics
查看原文与条件
Fan Percentage Pressure

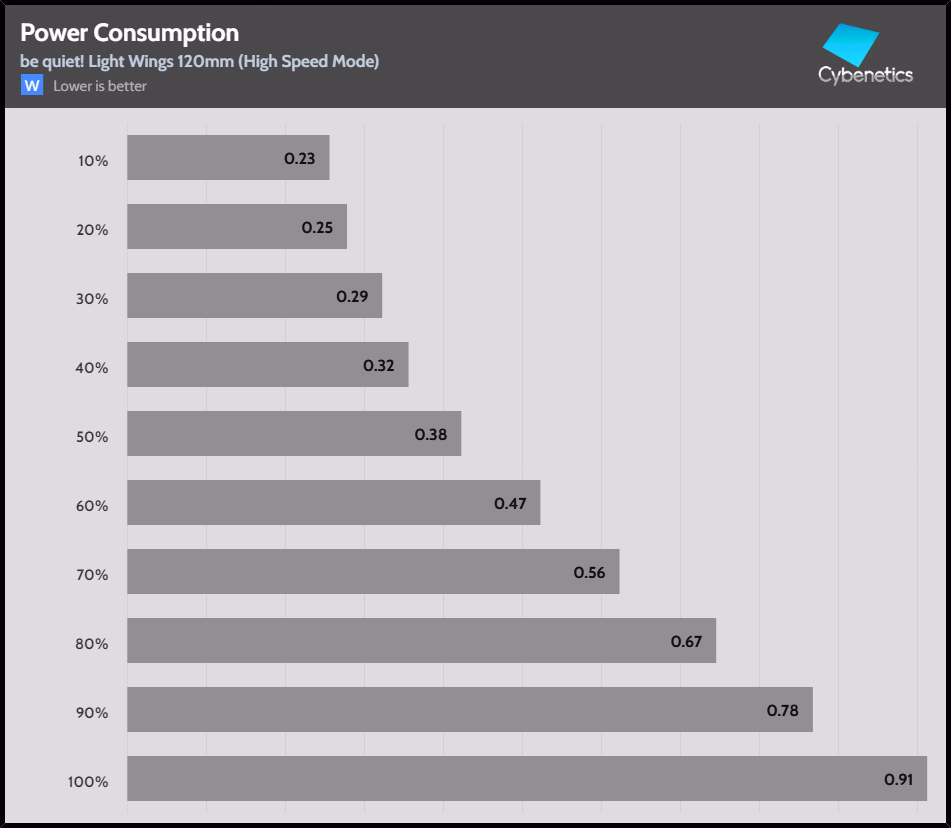

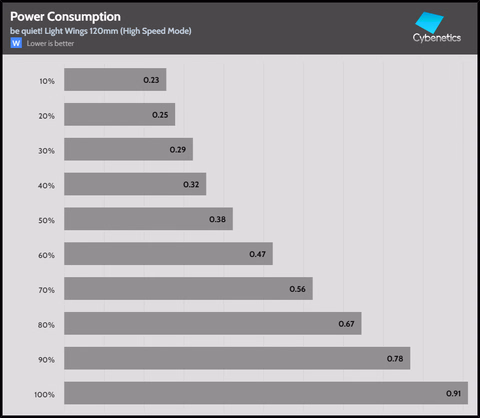

图片 4测试结果曲线
PWM 占空比与功率
来源：Cybenetics
查看原文与条件
Fan Percentage Power

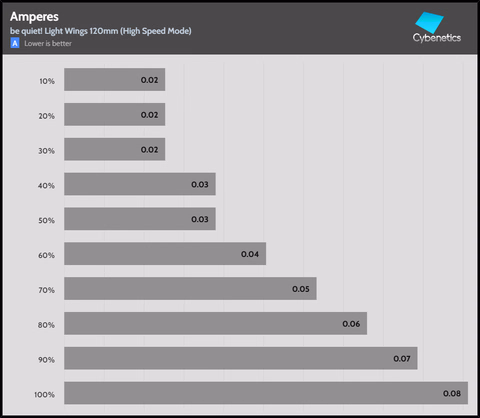

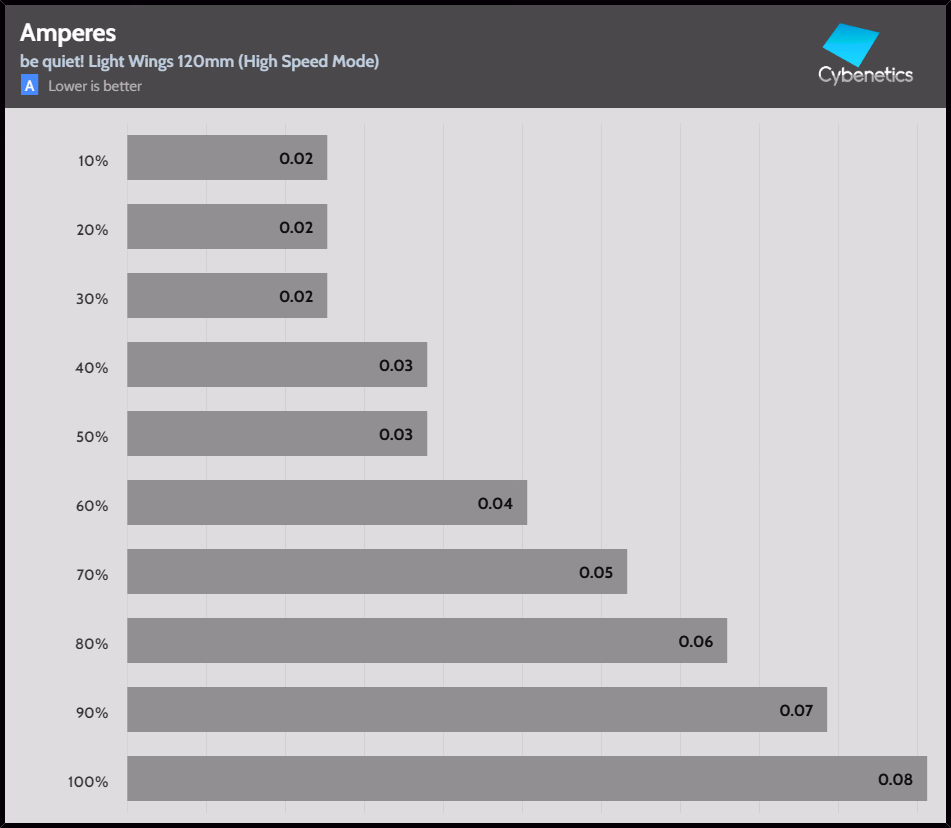

图片 5测试结果曲线
PWM 占空比与电流
来源：Cybenetics
查看原文与条件
Fan Percentage Amps

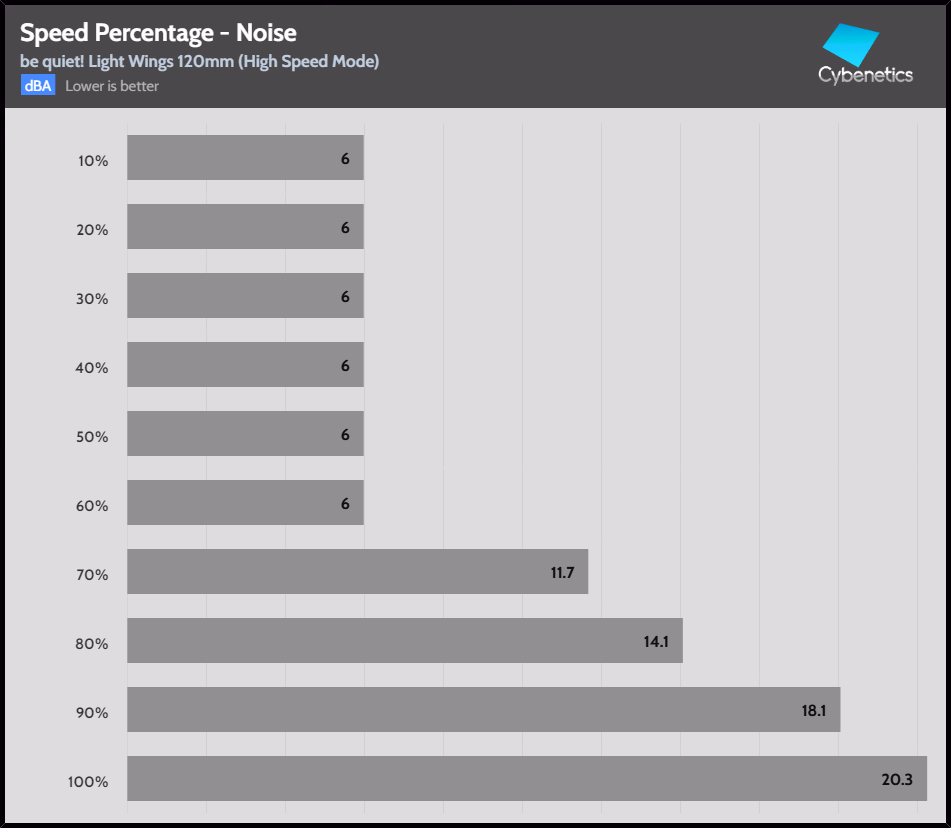

图片 6测试结果曲线
PWM 占空比与噪声
来源：Cybenetics
查看原文与条件
Fan Percentage Noise

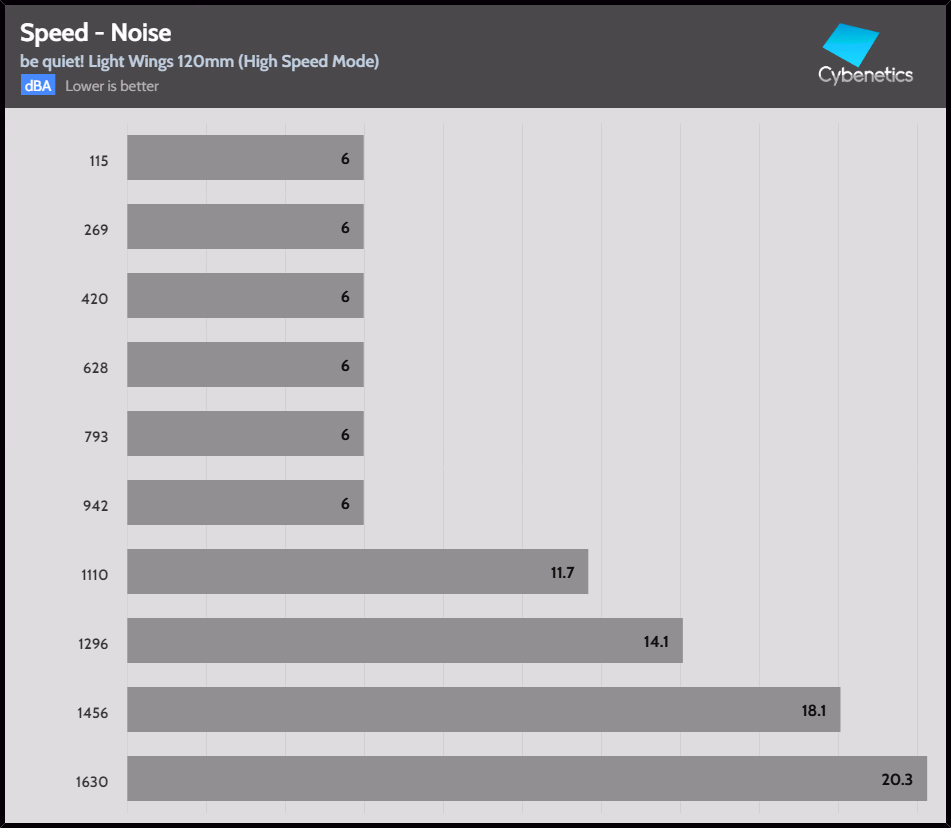

图片 7测试结果曲线
转速与噪声
来源：Cybenetics
查看原文与条件
Fan Speed Noise

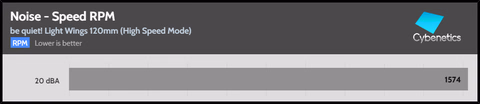

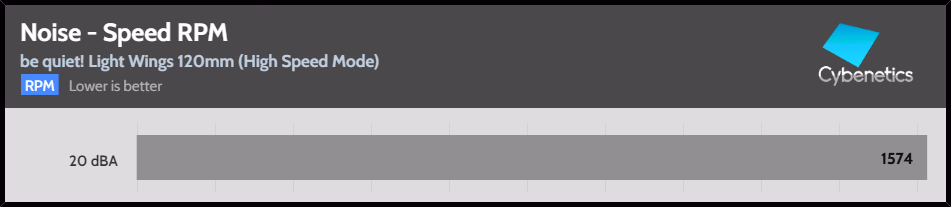

图片 8测试结果曲线
噪声与转速
来源：Cybenetics
查看原文与条件
Fan Noise Speed

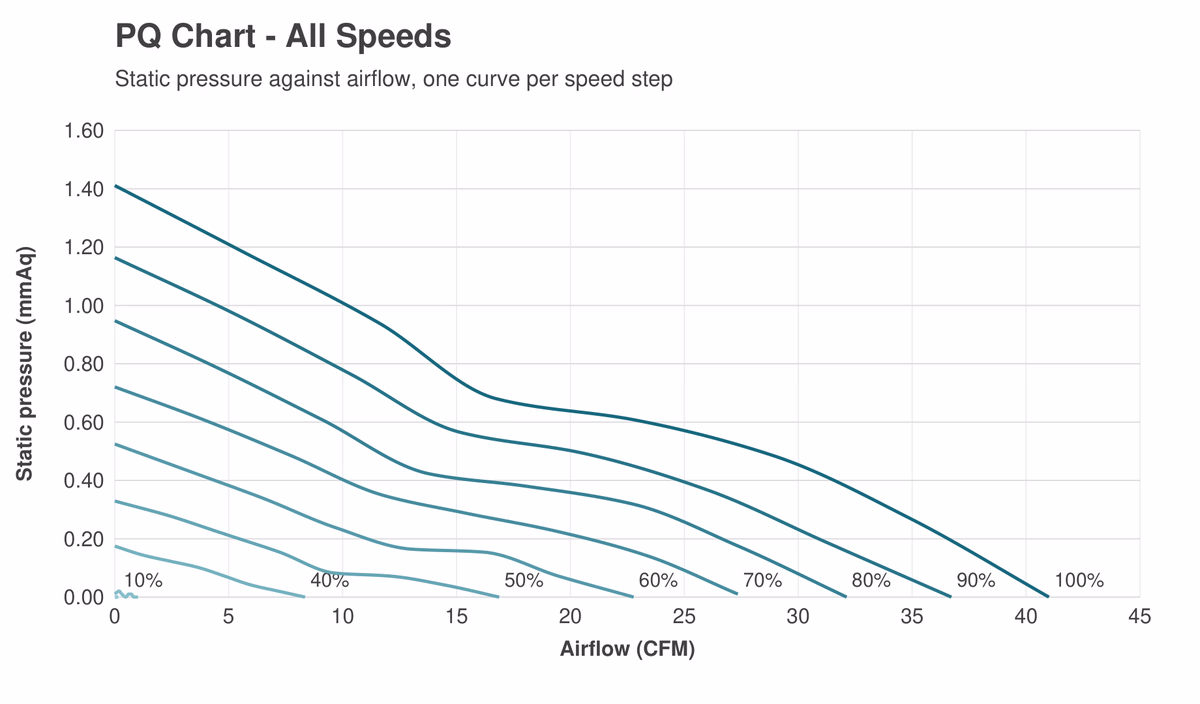

图片 9测试结果曲线
全转速压力—流量曲线
来源：Cybenetics
查看原文与条件
PQ Chart - All Speeds

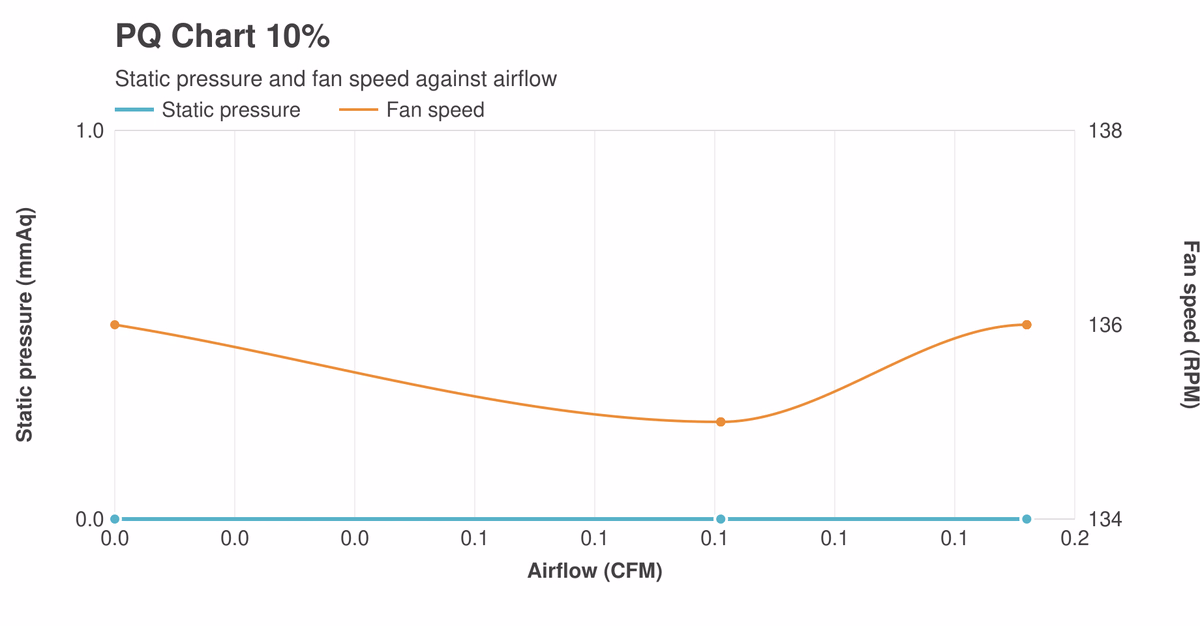

图片 10测试结果曲线
10% 转速控制下的压力—流量曲线
来源：Cybenetics
查看原文与条件
PQ Chart 10%

核对原始资料

查看完整上下文、检测条件及原文说明。

查看原始报告页面

原始结果表

13 份表格，展开查看全部项目。

公开测试结果 · 数据表 710 行 · 5 列

公开测试结果 · 数据表 7
Speed Setting	Max Airflow (CFM)	Max Static Pressure (mmAq)	Fan Speed (RPM)	Max Power (W)
10%	0.15	-0.12	135 - 136	0.23
20%	0.15	-0.06	324	0.25
30%	1.02	0.02	475 - 476	0.29
40%	8.36	0.17	685 - 713	0.32
50%	16.87	0.33	855 - 897	0.38
60%	22.78	0.52	1014 - 1066	0.47
70%	27.35	0.72	1167 - 1235	0.56
80%	32.13	0.95	1312 - 1391	0.67
90%	36.72	1.16	1440 - 1535	0.78
100%	41.00	1.41	1572 - 1684	0.91

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 88 行 · 5 列

公开测试结果 · 数据表 8
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	-0.12	136	0.019	0.23
0.10	-0.13	135	0.019	0.23
0.10	-0.12	135	0.019	0.23
0.10	-0.12	135	0.019	0.23
0.15	-0.12	136	0.019	0.23
0.15	-0.12	136	0.019	0.23
0.15	-0.12	136	0.019	0.23
0.15	-0.12	136	0.019	0.23

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 98 行 · 5 列

公开测试结果 · 数据表 9
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	-0.06	324	0.021	0.25
0.15	-0.07	324	0.020	0.24
0.15	-0.07	324	0.021	0.25
0.15	-0.06	324	0.021	0.25
0.15	-0.06	324	0.020	0.24
0.15	-0.06	324	0.021	0.25
0.15	-0.06	324	0.021	0.25
0.15	-0.06	324	0.020	0.24

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 108 行 · 5 列

公开测试结果 · 数据表 10
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.01	475	0.024	0.29
0.19	0.02	475	0.024	0.29
0.31	0.01	475	0.024	0.29
0.48	0.00	475	0.024	0.29
0.61	0.01	475	0.024	0.29
0.72	0.01	476	0.024	0.29
0.84	0.00	475	0.024	0.29
1.02	0.00	476	0.024	0.29

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 118 行 · 5 列

公开测试结果 · 数据表 11
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.17	685	0.027	0.32
1.23	0.14	687	0.027	0.32
2.42	0.12	689	0.027	0.32
3.60	0.10	693	0.027	0.32
4.82	0.07	698	0.027	0.32
6.00	0.04	704	0.027	0.32
7.17	0.02	711	0.026	0.31
8.36	0.00	713	0.026	0.31

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 128 行 · 5 列

公开测试结果 · 数据表 12
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.33	855	0.032	0.38
2.42	0.28	859	0.032	0.38
4.82	0.22	867	0.032	0.38
7.23	0.15	879	0.032	0.38
9.66	0.08	897	0.031	0.37
12.08	0.07	886	0.031	0.37
14.50	0.04	880	0.032	0.38
16.87	0.00	884	0.031	0.37

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 138 行 · 5 列

公开测试结果 · 数据表 13
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.52	1014	0.039	0.47
3.25	0.43	1023	0.038	0.46
6.48	0.34	1036	0.038	0.46
9.74	0.24	1057	0.037	0.44
13.01	0.16	1066	0.037	0.44
16.18	0.15	1049	0.038	0.46
19.48	0.07	1050	0.037	0.44
22.78	0.00	1060	0.037	0.44

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 148 行 · 5 列

公开测试结果 · 数据表 14
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.72	1167	0.047	0.56
3.92	0.61	1178	0.046	0.55
7.76	0.48	1197	0.046	0.55
11.74	0.35	1225	0.045	0.54
15.37	0.29	1230	0.044	0.53
19.34	0.23	1212	0.045	0.54
23.28	0.14	1214	0.045	0.54
27.35	0.01	1235	0.044	0.53

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 158 行 · 5 列

公开测试结果 · 数据表 15
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	0.95	1312	0.056	0.67
4.60	0.78	1327	0.055	0.66
9.11	0.61	1350	0.054	0.65
13.82	0.42	1390	0.052	0.62
17.96	0.38	1382	0.052	0.62
22.73	0.32	1361	0.053	0.64
27.36	0.18	1379	0.052	0.62
32.13	0.00	1391	0.052	0.62

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 168 行 · 5 列

公开测试结果 · 数据表 16
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	1.16	1440	0.065	0.78
5.07	0.98	1456	0.064	0.77
10.41	0.76	1485	0.062	0.74
15.10	0.57	1527	0.060	0.72
20.50	0.49	1517	0.061	0.73
25.90	0.37	1506	0.061	0.73
31.31	0.19	1519	0.061	0.73
36.72	-0.01	1535	0.060	0.72

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 178 行 · 5 列

公开测试结果 · 数据表 17
Airflow (CFM)	Static Pressure (mmAq)	Fan Speed (RPM)	Current (A)	Power (W)
0.00	1.41	1572	0.076	0.91
5.61	1.18	1591	0.075	0.90
11.65	0.94	1625	0.073	0.88
16.76	0.68	1676	0.070	0.84
22.79	0.61	1650	0.071	0.85
28.94	0.48	1640	0.072	0.86
34.96	0.27	1657	0.071	0.85
41.00	0.00	1684	0.069	0.83

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

公开测试结果 · 数据表 183 行 · 2 列

公开测试结果 · 数据表 18
项目	数值
Measurement	Expanded Uncertainty U (k=2, norm)
Fan Air Flow	±1.23176 % of reading (k=2) — e.g. ±3.69 CFM at 25 CFM, ±4.29 at 92 CFM, ±7.15 at 250 CFM
Fan Static Pressure	±0.6727 Pa

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源

Cybenetics 实测分节7 行 · 2 列

Cybenetics 实测分节
Source measurement	Source measured value
Max Speed (RPM)	1630
Max Airflow (CFM)	41.00
Max Static Pressure (mmAq)	1.41
Max Fan Noise Level (dBA)	20.30
Fan Max Current (A)	0.08
Fan Weight (gr)	251
Dimensions (W x H x D)	120mm x 120mm x 25mm

实测值

数值与量表来自原站，原文术语按来源保留。

查看表格来源
